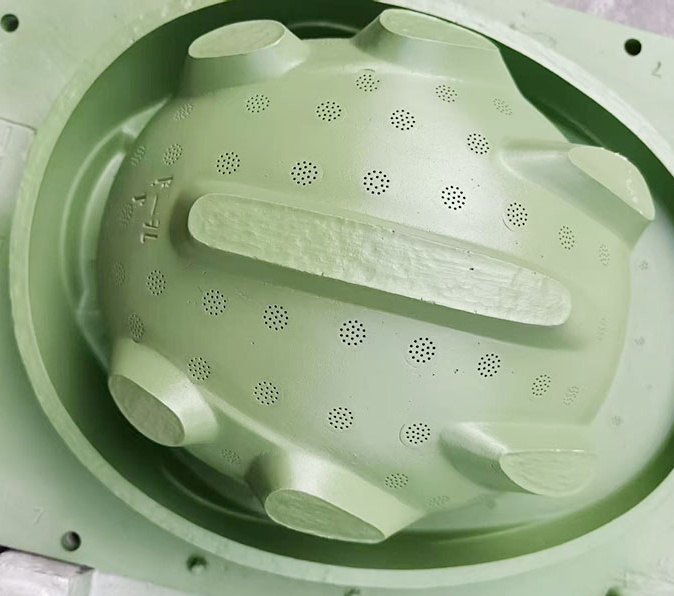

铁氟龙涂料是以聚四氟乙烯 PTFE为主体的氟树脂特种涂料，分为水性分散液、粉末涂料，喷涂后需要高温烧结才能形成稳定涂层。

​

那么，关于铁氟龙涂料日常品质管控要点有哪些呢？
一. 工件前处理
1. 彻底除油，油污会造成涂层整片脱落；
2. 喷砂：控制砂料、粗糙度 Ra2.5~5μm；喷砂后工件尽快喷涂，防止再次氧化沾灰；
3. 喷砂后吹扫干净砂尘，不能残留砂粒。
二. 涂料物料管控
1. 涂料充分搅拌均匀；水性 PTFE 注意储存温度，避免冷冻；
2. 每批次涂料留样，出口产品索要 RoHS 报告；
3. 过滤涂料，去除结块杂质，防止颗粒不良。
三. 喷涂过程巡检
1. 膜厚管控：单层不宜过厚，一般 20～50μm；一次喷太厚易针孔、气泡；多道喷涂，每道之间闪干。
2. 控制喷枪气压、枪距、走枪速度，边角避免积料。
3. 环境温湿度：温度 15~35℃，湿度≤60%，防尘。
四. 烧结炉管控（重中之重）
1. 炉温测试仪实测工件温度，不能只看仪表温度；分段升温，禁止急速升温；
2. 烧结温度不足：涂层发软、附着力差；温度过高：涂层发黄、变脆、分解；
3. 工件摆放留间隙，受热均匀；冷却缓慢，骤冷容易开裂。
五. 成品检验项目
1. **外观**：颗粒、针孔、气泡、漏喷、橘皮、开裂、起皮、色差；
2. **膜厚抽检**：多点测量；
3. **百格附着力测试**，涂层脱落需评估返工；
4. 可选：耐磨测试、沸水浸泡测试、盐雾测试；
5. 重点检查边角、孔位，是否积料、露底。
六. 成品防护与包装
1. 烧结完成充分冷却，再堆叠；
2. 工件之间垫保护膜 / 离型纸，防止刮伤涂层；
3. 轻拿轻放，避免硬物磕碰划伤。
