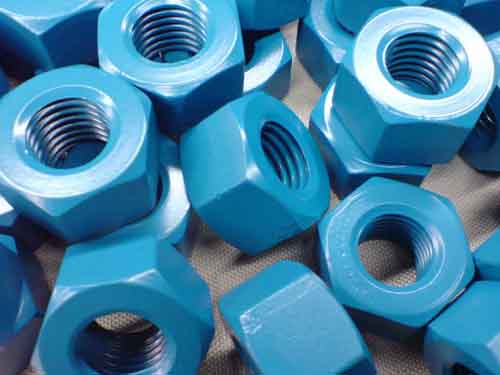

铁氟龙涂料分为 PTFE、PFA、FEP、ETFE 系列，具备低摩擦、不粘、耐化学腐蚀、绝缘耐高温特性；喷涂需工件脱脂喷砂粗化，采用底漆 + 面涂双层体系，经高温烧结成膜；前处理与烧结工艺决定附着力；纯 PTFE 涂层硬度较低，重载摩擦选用改性填充牌号；食品接触应用应满足食品接触相关标准；塑料橡胶基材无法耐受烧结高温，不适用该工艺；主要失效模式为起皮脱落、粉化起泡。

​

今天就来看一看铁氟龙涂料常见故障根源是什么？
1、成片起皮脱落
未喷砂 / 粗糙度不足；除油不干净；省略底漆；烧结温度不够；喷砂后工件沾汗渍灰尘。
2、涂层手搓掉粉
烧结温度偏低、保温不足，树脂没有充分熔融成连续膜。
3、针孔、起泡
单次喷涂太厚；工件内部有水汽油污；升温速度太快，气体来不及逸出。
4、短期磨穿
纯 PTFE 本身偏软；重载摩擦没有选用改性填充涂料。
5、颗粒麻点
喷涂环境灰尘；涂料沉淀杂质。
安全提示：烧结时超过 300℃会释放有害烟气，烘箱车间必须强制排风。
