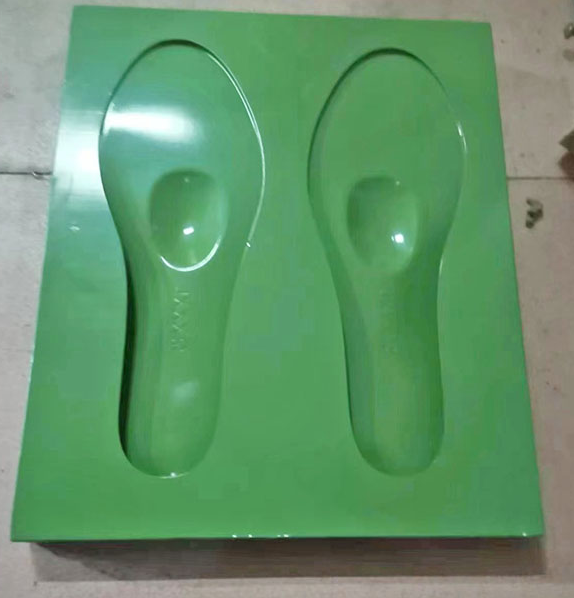

铁氟龙涂料其实就是特氟龙涂层‌，核心成分是聚四氟乙烯，主打‌不粘、耐高温、耐腐蚀‌，从不粘锅到工业管道都能用。

​

今天小编主要跟大家聊一聊铁氟龙涂料施工时需要注意哪些问题？
一、工件前处理
1、彻底脱脂除油
切削液、防锈油、脱模剂、指纹油脂必须完全清除；
禁止只简单擦拭，先碱洗、溶剂超声波清洗。
验收简易标准：水破膜测试—— 清水淋在工件表面形成连续水膜，不收缩、不水珠化。
2、表面喷砂粗化处理
基材金属需要喷砂，粗糙度控制 Ra1.6～3.2 μm；
选用白刚玉 / 玻璃珠，禁止使用含硅污染磨料；
喷砂目的：提供机械咬合，没有粗糙度，涂层必然脱落。
喷砂完成后4 小时以内必须喷涂，避免基材氧化、返锈。
3、清洁防护
喷砂后禁止徒手触碰工件喷涂面，必须佩戴洁净手套；
压缩空气吹扫粉尘后，必要时再次溶剂除尘。
二、调漆与喷涂环境管控
1、涂料搅拌与熟化
铁氟龙浆料容易沉淀，喷涂前充分低速搅拌；不要高速搅拌产生大量气泡；
按照厂商要求添加专用稀释剂，严禁混用其他溶剂。
2、喷涂环境条件
温度 18～28℃，相对湿度＜70%；
高湿环境容易吸水，烘烤后出现针孔、起泡。
3、压缩空气要求
气源必须配备干燥机 + 油水过滤器；
空气中含油、含水是缩孔（鱼眼）头号诱因。
4、防尘要求
喷涂房保持洁净；万级无尘车间使用的工件，喷涂后不能有游离浮粉，避免后期产尘污染洁净区。
三、喷涂作业规范
1、底漆 + 面漆配套使用（推荐双层体系）
PTFE 常规工艺：底漆 → 预烘 → 面漆；
不要单纯只喷单层面漆，附着力、防腐能力大幅下降。
2、控制单次膜厚，薄喷多层
一次性厚喷易产生流挂、气泡、针孔；
每层薄喷，间隔闪干；
常规成品总膜厚：25～50μm；防腐工况 50～80μm。
3、喷枪操作
枪距 180～250mm，匀速移动；
边角、内孔、凹槽注意补喷，避免漏涂；同时防止死角积漆。
四、预烘、高温烧结
1、先低温预烘（闪干）
80～120℃预烘，充分挥发溶剂与水分；
直接快速高温烧结，内部溶剂急剧膨胀 → 涂层起泡、鼓包。
2、升温速率不能过快
建议升温速率 5～10℃/min；
薄铝板、小型铝件升温过快容易基材变形、氧化变色。
3、保温时间严格执行
达到烧结温度后保持足够保温时长，保证树脂充分熔融结合；
欠烧结：涂层疏松、容易掉粉、耐磨差；
过烧：涂层碳化发黄、变脆。
4、冷却要求
烧结完成自然缓慢冷却，禁止工件出炉直接淋水急冷，涂层应力开裂。
