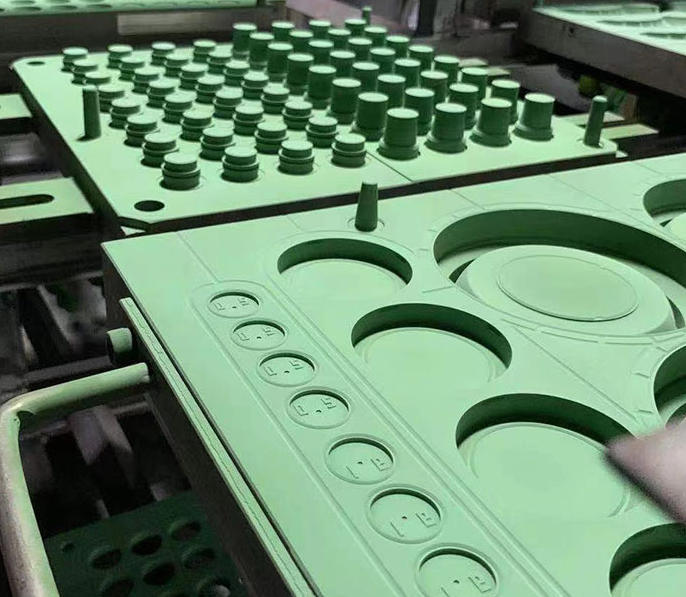

铁氟龙涂料是以聚四氟乙烯 PTFE为主树脂的氟系功能涂层，俗称不粘涂层，可喷涂 / 浸涂在铝合金、碳钢、不锈钢、陶瓷等基材表面，兼具不粘、自润滑、耐强腐蚀、耐高温、绝缘疏水五大核心功能，广泛用于自动化设备、无尘车间、化工、食品、点胶振动盘配件。

​

下面看一看铁氟龙涂料常见故障一般有哪些？
一、附着力类故障
1. 涂层整片脱落，一撕整块起皮
原因
基材除油脱脂不彻底，表面残留切削油、防锈油、脱模剂；
铝合金、不锈钢未喷砂粗化，表面光滑无咬合结构；
喷砂后放置太久，表面氧化、沾灰、手摸留下油脂指纹；
烧结温度偏低、保温时间不足，氟树脂未完全熔融结合；
铝件直接高温烧结产生氧化层阻隔涂层。
解决
工件超声波除油 + 纯水漂洗烘干；
金属统一喷砂 Ra2.5～5μm，喷砂后 4 小时内完成喷涂；
严格按涂料参数升温烧结，实测工件表面温度达标；
铝合金喷砂后禁止徒手触碰基材。
2. 局部小块掉皮、磕碰即脱落
原因
局部油污、水渍残留；
底漆漏喷、底漆薄厚不均；
喷涂后烘干阶段滴水、落尘污染。
解决 补喷底漆，严控车间洁净度，工件完全干燥再上涂。
二、表面外观缺陷：针孔、气泡、麻点
1. 大量针孔、气孔
原因
工件内部孔隙、铸件气孔藏水汽 / 油污，高温受热挥发冲出涂层；
升温速度太快，溶剂、水分瞬间沸腾击穿膜层；
压缩空气含水、油，喷涂时带入涂层；
单次喷涂膜厚过厚，溶剂无法缓慢挥发。
解决
铸件预先高温除水汽；分段低温预烘（80～150℃缓慢脱水）；
加装空压机油水分离器；薄喷多层，每层薄喷薄烘。
2. 表面鼓泡、起泡
原因
基材藏水、喷砂粉尘嵌入基材缝隙；涂层内部包裹空气；烧结温度骤升。
解决 延长低温烘干时间，多层薄喷，严控升温速率≤5℃/min。
3. 表面麻点、颗粒、粗糙
原因
喷涂环境粉尘、喷砂砂粒掉落工件；
铁氟龙涂料沉淀未充分搅拌；
喷枪压力过大，雾化差产生粗颗粒。
解决 无尘喷涂房；涂料充分搅拌过滤；调整喷枪气压 0.2～0.4MPa。
三、流挂、积油、厚薄不均
1. 立面喷涂流挂、垂流
原因 单次喷太厚、涂料稀释过度、喷枪距离过近。
解决 薄层交叉喷涂，控制稀释比例，枪距 200～300mm，分多道喷涂。
2. 膜厚一边厚一边薄，色差明显
原因 走枪速度不均匀、工件摆放角度不合理、静电喷涂电压不稳。
四、涂层开裂、龟裂、细纹
1. 细微网状裂纹
原因
涂层总膜厚过高（＞100μm），氟层内应力过大；
烧结完成后急速风冷 / 水冷，热胀冷缩拉裂涂层；
基材与铁氟龙热膨胀系数差异大。
解决 总膜厚控制 30～80μm；出炉自然缓慢降温；铝件选用柔性改性 PTFE 涂料。
2. 边角、折弯处开裂
边角膜厚容易堆积，应力集中；工件边角未做圆角过渡。
五、不粘性能失效、易粘胶 / 物料
1. 使用不久就粘料，不粘效果大幅下降
原因
涂层被硬质颗粒（金属屑、玻纤、砂石）磨穿，基材裸露；
长期使用温度超过 260℃，PTFE 高温分解粉化；
涂层表面被碳化物、胶水焦层覆盖，填充微孔。
解决
摩擦工况选用耐磨石墨改性铁氟龙；
控制设备长期温度≤240℃；定期清洗涂层表面积碳。
2. 新件出厂就轻微粘料
原因 烧结不足，氟树脂未形成连续光滑膜层；表面存在大量微小针孔藏料。
解决 复核烧结曲线，高防腐防粘工况改用无孔 FEP/PFA。
六、耐磨差、快速磨损露底
1. 轨道、滑块短期磨穿露金属
原因
使用普通纯 PTFE，无耐磨填料；
膜厚太薄；
基材光滑无粗化，涂层咬合浅，摩擦易剥离。
解决 选用加石墨 / 二硫化钼耐磨型铁氟龙；加厚喷砂粗糙度，适度提高膜厚。
七、耐腐蚀差，盐雾很快生锈、渗液
1. 盐水、尿素溶液渗透生锈
原因
普通 PTFE 本身存在微小孔隙，腐蚀介质慢慢渗透；单层无底漆，膜层不连续。
解决
腐蚀工况必须底漆 + 面涂双层体系；
强腐蚀流体配件更换 FEP/PFA 致密无孔涂层。
八、喷涂后色差、发花、发白
1. 涂层局部发白、雾蒙蒙
原因
烘干阶段车间湿气大，涂层吸潮；
烧结温度不足，树脂熔融不完全；
涂料受潮变质。
2. 同批次工件色差不一
原因 喷涂膜厚差异大、烧结炉内温度分布不均、涂料搅拌不充分。
九、烧结后涂层发灰、发黄、炭化
1. 表面发黄、黑斑
原因
炉温过高，超过 430℃，铁氟龙高温分解碳化；
炉内油污、烟尘附着工件；
底漆高温变质。
解决 精准控温，清理烧结炉油污，严格遵守涂料上限温度。
十、配套设备工件专属常见故障（振动盘、点胶阀、尿素设备）
振动盘轨道涂层局部快速磨损
工件带金属毛刺持续刮擦，普通 PTFE 不耐磨，出现露底、卡料；
陶瓷点胶阀内腔涂层针孔漏胶、藏残胶
只用单层 PTFE，孔隙吸附胶水固化，导致断胶不良；建议 PFA 涂层；
尿素设备管路涂层短期发白点蚀
尿素弱碱性介质穿透普通 PTFE 微孔腐蚀基材。
