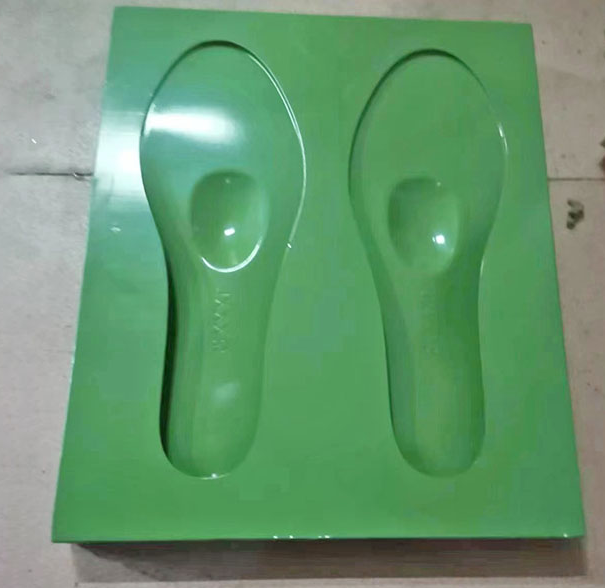

铁氟龙涂料核心原料聚四氟乙烯 PTFE含氟高分子涂料，分水性 / 粉末两大体系，需高温烧结成膜，喷涂在金属、铝合金、不锈钢、模具、五金表面，形成一层具备不粘、低摩擦、耐高温、防腐的功能性涂层。

​

那么，大家在使用铁氟龙涂料时需要注意什么问题，知道吗？
一、涂料储存与调配前置注意事项
储存环境管控
水性铁氟龙需 5～35℃阴凉密封存放，避免暴晒、低温结冰；粉末涂料防潮防结块，开封后尽快用完。涂料保质期 6～12 个月，过期颗粒分层严重，喷涂易出现针孔、掉皮。
搅拌必做，禁止直接喷涂
铁氟龙粉体极易沉淀，开盖必须机械搅拌 5 分钟以上，上下完全均匀；禁止仅简单摇晃。分层严重涂料不可稀释补救，直接报废，否则涂层厚薄不均、局部无不粘效果。
稀释规范，不可随意加水 / 溶剂
水性款仅用去离子纯净水稀释，严禁自来水（矿物质造成针孔）；粉末型无需稀释。稀释比例严格按厂家参数，过稀流挂、过厚橘皮起粒。
区分型号匹配工况
模具脱模选 PTFE；滑轨铰链耐磨选 FEP/ETFE；食品级配件必须采购 FDA 认证专用料，不可混用工业防腐铁氟龙。
二、基材前处理
铁氟龙附着力完全依赖基材粗糙面，光滑金属直接喷涂必脱落。
彻底除油脱脂
钢材、铝合金、五金件先碱洗 / 溶剂清洗，完全去除切削油、防锈油、指纹、脱模蜡；油污残留会造成涂层起泡、成片剥离。清洗后烘干，无水分残留。
强制喷砂粗化
所有金属基材必须喷砂，粗糙度控制 Ra25～50μm；无喷砂工序不允许喷涂。小件五金可用化学粗化替代，但效果弱于喷砂。
基材材质限制
仅适用于金属（钢、铝、不锈钢、铜）；木材、塑料、橡胶不能直接喷涂，烧结温度 360℃以上会烧毁、变形。法式吸塑模具、热压辊均为金属基材，符合喷涂条件。
工件死角处理
深孔、夹缝、弧形模具凹槽必须冲洗干净，粉尘、砂料残留会形成涂层气孔，脱模时积胶破损。
三、喷涂施工操作要点
配套底 + 面漆双层体系，禁止单喷面漆
底漆负责附着力，面漆提供不粘润滑；只喷面漆短期使用就整块脱落。家具滑轨、弧形铣型模具必须底、面分层喷涂。
喷涂厚度控制
水性单层 10～30μm，双层总厚 40～60μm；粉末涂层 80～200μm。过薄耐磨差、不持久；过厚易流挂、橘皮、高温开裂。
喷枪与环境要求
喷涂车间无尘、湿度 40%～70%；压缩空气必须干燥无油水，油水混入涂层会出现针孔麻点。喷枪距离工件 15～25cm，匀速交叉喷涂，避免局部堆料。
异形法式圆弧模具喷涂
拱形、凹凸雕花模具多角度转喷，保证凹槽、转角完整上膜，不可漏喷；漏喷区域会粘胶、粘木皮，失去脱模作用。
四、高温烧结固化核心禁忌
铁氟龙必须高温烧结成膜，低温烘烤无法形成完整不粘层。
温度严格管控
PTFE/FEP 烧结温度 360～420℃，保温 10～30 分钟；温度不足涂层发软、一刮就掉；温度过高涂层碳化发黄、失去润滑性能。
分段升温，禁止急速升温
先低温 60～120℃预烘挥发水分，再逐步升至烧结温度；工件带水直接高温会瞬间沸腾，涂层大面积起泡穿孔。
大批量工件间距
五金、模具堆叠会受热不均，局部温度不够；炉内保持空气循环，温度无温差。
冷却规则
烧结完成自然缓慢冷却，禁止冷水骤冷；冷热骤变涂层内部产生应力，使用中开裂脱落。
五、安全防护与车间环保
高温烧结阶段有毒气释放
300℃以上氟化物挥发，烧结炉必须强力排风，密闭废气收集处理；人员不可长时间近距离停留炉口。
个人防护装备
喷涂佩戴防毒口罩、耐溶剂手套、护目镜；禁止皮肤长时间接触未固化涂料，避免刺激。
明火隔离
水性涂料虽不易燃，但粉末铁氟龙粉尘遇高温火源有爆燃风险，喷涂区禁止电焊、明火。
废弃涂料处理
废漆、清洗废液属于含氟危废，不可直接下水道排放，交由有资质机构回收。
六、成品涂层使用与养护注意事项
初期静置养护
喷涂冷却后静置 24 小时再投入使用，涂层完全结晶固化，附着力达到峰值。
禁止硬质尖锐硬物刮擦
铁氟龙涂层硬度偏低，钢丝刷、铣刀、金属尖角大力刮擦会划伤、剥落；法式模具清理只用软塑料刮刀、海绵。
温度使用上限
常规 PTFE 长期使用≤260℃，短时峰值不超 300℃；木作热压机超温会加速涂层老化、粉化。
化学清洗剂限制
可使用中性清洁剂；强浓酸碱长时间浸泡会缓慢侵蚀涂层，模具清洗后及时清水冲净擦干。
潮湿环境五金配件
喷涂后虽防锈，但长期泡水、冷凝积水需选用加厚粉末铁氟龙，薄涂水性款长期潮湿易出现局部鼓包。
