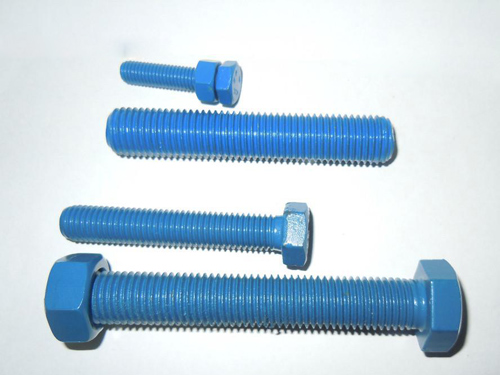

铁氟龙涂料是以含氟聚合物为成膜物质的特种高温功能涂料，俗称四氟涂料，核心卖点：不粘、自润滑、耐强酸强碱、耐高温、疏水疏油、绝缘。

​

现在就跟小编一起去探讨下铁氟龙涂料的施工工艺是怎样的吧？
一、前期基材前处理
1. 脱脂除油
金属件（铝、钢、不锈钢）：碱洗脱脂 / 溶剂浸泡（丙酮、除油剂）
油污重工件：超声波清洗 5–10min
清水冲洗，120℃烘干，表面无水珠、无油膜
残留油污会导致涂层脱落、针孔、起泡。
2. 表面粗化（必备，氟涂层无附着力，必须机械锚固）
两种常用方式：
喷砂
白刚玉 / 玻璃微珠，粗糙度控制 Ra 25–50μm；
标准：哑光均匀、无光亮镜面、无漏喷。
手工打磨（小件修补）
80–120 目砂纸整体打磨，禁止只局部轻磨。
3. 二次清洁
喷砂后吹扫粉尘，酒精擦拭表面，烘干备用；禁止手直接触碰粗化面，手上油脂会破坏附着力。
二、底漆喷涂工序
铁氟龙必须配套专用氟碳底漆，作用：粘接金属基材与氟面层。
涂料调配：按厂家比例稀释，过滤 80–120 目滤网，无颗粒
喷涂参数：
喷枪气压 0.2–0.4MPa，距离工件 15–25cm，薄喷多层湿膜
湿膜厚度：单道 10–25μm，总干膜 10–30μm
流平 + 低温烘干：
常温流平 5–10min，烘箱 120–150℃烘烤 10–20min，完全挥发溶剂，表面干爽不粘手。
三、面涂（铁氟龙主涂层）喷涂
1. 涂料调配
PTFE/FEP/PFA 液体涂料：加水或专用稀释剂搅拌均匀，滤网过滤
注意 PTFE 悬浮液易沉淀，喷涂过程持续低速搅拌
2. 喷涂操作
薄喷多层，厚喷易流挂、针孔，分 2–4 道喷涂；
每喷一道，间隔 3–8 分钟表干再喷下一道。
干膜总厚度参考：
普通不粘厨具：20–40μm
工业防腐耐磨件：50–80μm
厚膜防腐粉末氟涂层：100–200μm
3. 常温流平
全部喷涂完成后，室温静置 5–15 分钟，让涂层自动流平，消除喷点橘皮。
四、预烘（除溶剂，防止烧结起泡）
烘箱温度 110–160℃，保温 15–40min
目的：彻底挥发涂料内部水分、有机溶剂，避免高温烧结时溶剂急剧汽化，造成针孔、鼓泡。
五、高温烧结
不同氟树脂烧结温度、保温时间差异很大，不能混烧：
PTFE 涂层（不粘锅通用）
升温至 370～380℃，保温 10–30min
低于 360℃无法熔融成膜，不粘效果差；超过 390℃易分解发黑、产生有毒烟气。
FEP 涂层
280～320℃，保温 10–20min，涂层熔融致密无孔隙
PFA 高端防腐涂层
320～350℃，保温 15–25min，耐温、防腐性能最优
ETFE 涂层
260～290℃，保温 10–20min，韧性高、附着力好
烧结要点：
烘箱必须热风循环，工件受热均匀，避免局部低温；
禁止快速升温，阶梯升温更佳，减少涂层应力开裂。
六、冷却出炉
自然缓慢冷却至室温（最优），涂层内应力小，不易开裂脱落；
紧急生产可风冷，严禁直接冷水骤冷，冷热冲击会造成涂层起皮。
七、成品检验
外观：均匀光滑，无针孔、气泡、流挂、漏底、划伤、发黄；
附着力测试：百格测试 3M 胶带拉扯不掉涂层；
简易不粘测试：滴水成珠、不铺展；
厚度检测：膜厚仪核对干膜厚度达标。
