铁氟龙涂料其实就是大家熟悉的‌特氟龙不粘涂层‌，学名聚四氟乙烯（PTFE）涂料，以‌耐高温、不粘性、耐腐蚀‌为核心特点。

​

今天主要跟大家讲一讲铁氟龙涂料的常见施工方法有哪些？
一、空气喷涂
1. 工艺原理
利用压缩空气（0.3–0.5MPa）将涂料雾化，均匀喷附在工件表面，分手动空气喷涂、自动往复喷涂。
2. 适用范围

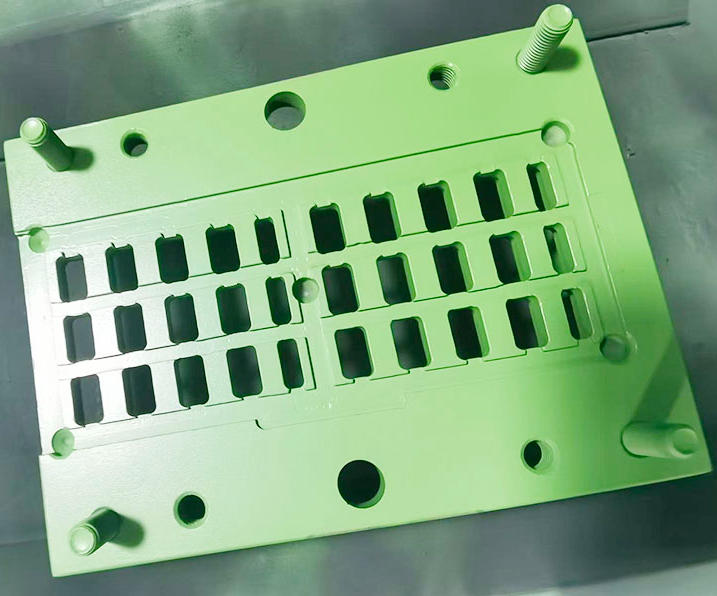

绝大多数工件：铝合金型材、机架、工作台、模具、搅拌桨、灌装配件、无尘车间异形件、大件设备。
可做单层 / 多层涂装，常规干膜厚度 20–50μm（洁净室标准膜厚）。
3. 操作要点
基材先做脱脂、喷砂 / 磷化，提升附着力；
分底漆 + 面漆（铁氟龙体系大多配套底涂），每遍喷涂间隔常温流平 5–10min；
多层喷涂：一般 2~3 遍，避免单次厚喷流挂、针孔；
喷涂后按涂料要求高温烧结固化。
4. 优缺点
优点：通用性最强、设备便宜、灵活度高，异形面、边角、凹槽都能覆盖；适合小批量、多品种、现场修补。
缺点：涂料利用率偏低（约 40%–60%），有飞雾，需独立喷漆房；大面积工件人工效率一般。
5. 适配场景
无尘车间铝型材、各类设备机架、非标配件、局部补漆。
二、浸涂
1. 工艺原理
将整支 / 整件工件完全浸入铁氟龙涂料槽内，匀速提起，依靠涂料自流形成均匀涂层。分常温浸涂、热浸涂。
2. 适用范围
规则长件、管状、棒状、标准型材：铝合金长条型材、圆管、阀门管件、小标准件；
适合大批量、外形简单无深凹槽工件。
3. 操作要点
浸槽保持涂料粘度稳定，定期搅拌防沉淀；
升降速度匀速（关键）：速度过快涂层薄、不均；过慢易流挂、积漆；
工件吊点选隐蔽位置，减少挂痕。
4. 优缺点
优点：效率极高、涂层整体均匀、设备简单、涂料利用率高（70%+），适合批量铝型材流水线作业。
缺点：复杂异形件、深腔、死角易积漆、厚薄不均；无法做局部涂装。
5. 适配场景
大批量工业铝型材、管道、标准小件量产涂装。
三、刷涂
1. 工艺原理
用专用毛刷直接手工涂刷涂料，属于简易施工方式。
2. 适用范围
现场局部修补、边角补涂、小面积应急；
大型设备无法拆卸、无法进喷漆房 / 浸槽的部位。
3. 操作要点
选用耐高温专用毛刷，薄刷多遍，禁止一遍厚涂；每遍干透再刷下一遍。
4. 优缺点
优点：无需专用设备、随时随地施工、成本最低。
缺点：漆膜平整度差、易有刷痕，膜厚不均，不适合高洁净度、外观要求高的工件；效率极低。
5. 适配场景
现场维修、局部补漆、小面积应急，无尘车间外观件尽量不用。
四、静电喷涂
1. 工艺原理
给涂料雾滴带上负电，工件接地形成电场，利用静电吸附让涂料均匀包覆工件，分为静电空气喷涂、静电旋杯喷涂。
2. 适用范围
大批量规整工件：标准铝型材、钣金件、箱体、规则设备外壳；
自动化流水线量产，对漆膜均匀度、外观要求高的产品。
3. 操作要点
工件必须良好接地；
电压控制在 40–80KV，气压配合调整，防止静电打火；
铁氟龙涂料多为溶剂型，施工区严格防爆。
4. 优缺点
优点：涂料利用率高（80%+）、漆膜细腻均匀、边角上漆好、自动化程度高、适合连续量产。
缺点：设备投入高；复杂深腔、阴影区静电屏蔽，上漆效果差；不适合现场零散工件。
5. 适配场景
大型工厂铝型材、钣金机架自动化量产涂装。
五、辊涂
1. 工艺原理
利用沾有涂料的胶辊，滚动接触工件表面完成涂覆，多用于平板、长条平面件。
2. 适用范围
纯平面板材、长条平板铝型材、平整板面，无凹凸结构工件。
3. 优缺点
优点：速度快、膜厚极其均匀、适合板材流水线。
缺点：仅适用于平面，有棱角、凹槽、异形件无法施工。
4. 适配场景
平板类净化板材、平面铝条。
六、特殊小众工艺
1. 流涂
工件倾斜放置，涂料从上端淋下，依靠流淌成膜，多用于大型罐体、长管道内壁。
2. 喷涂 + 烧结一体化（线体喷涂）
全自动流水线：上件→前处理→喷涂→流平→高温烧结→冷却→下件，全自动化量产，大型氟涂工厂主流。
3. 干粉末喷涂（铁氟龙粉末涂料）
纯 PTFE 粉末静电喷涂，无溶剂，膜厚更厚（50–150μm），耐磨、防腐更强；需高温熔融烧结，适合重载、强腐蚀工件。
