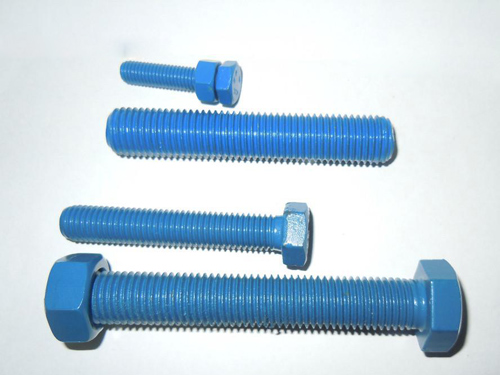

铁氟龙涂料其实就是大家熟悉的‌特氟龙不粘涂层‌，学名聚四氟乙烯（PTFE）涂料，以‌耐高温、不粘性、耐腐蚀‌为核心特点。

​

现在就来看一看铁氟龙（特氟龙）涂料标准施工工艺流程有哪些？
一、前期基材处理
1. 除油脱脂
碳钢 / 铝 / 不锈钢工件：碱洗脱脂→超声波清洗→纯水漂洗；
油污轻小件：丙酮、无水乙醇擦拭除油；
残留油污会导致涂层脱落、缩孔。
2. 表面粗化
喷砂处理：白刚玉 / 棕刚玉，粗糙度Ra25～75μm；
不锈钢：Ra30～50μm；碳钢 Ra40～70μm；
小件无法喷砂：80#～120# 砂纸打磨；
铁氟龙本身难附着，靠微观锚纹抓附，不粗化极易掉漆。
吹净粉尘：压缩空气吹净表面砂尘，禁止手摸工件喷涂面。
3. 铝件特殊：阳极氧化 / 铬化处理
铝合金优先铬酸盐钝化，大幅提升底漆附着力。
二、涂料调配
液体铁氟龙（水性 / 溶剂）
原装涂料搅拌均匀，按厂家说明加专用稀释剂（禁止乱用普通天那水）；
粘度：喷涂涂 4 杯 18～35s，滤网 80～120 目过滤除杂质。
粉末铁氟龙：无需调配，静电喷枪直接上粉。
三、喷涂工序（底漆 + 面漆双涂层体系，绝大多数铁氟龙都是底 + 面配套）
单组份无底漆铁氟龙附着力差，工业工件基本都用底涂 + 面涂
1. 喷涂底漆（粘接底涂）
喷涂方式：空气喷枪 / 高压无气，枪距 15～25cm；
干膜厚度：5～15μm；
预烘：低温烘干（100～150℃×10～30min），挥发溶剂、表干，不烧结。
2. 喷涂面涂（铁氟龙功能层）
底漆冷却至常温后喷面漆，分1～3 遍薄喷（薄喷多层，忌一次厚喷流挂、针孔）；
单遍湿膜不宜过厚，每层间隔 5～15min 表干再下一遍；
常规总干膜：
不粘厨具：20～40μm
工业防腐耐磨：50～120μm
粉末 PFA/ETFE：0.1～1mm 厚膜
