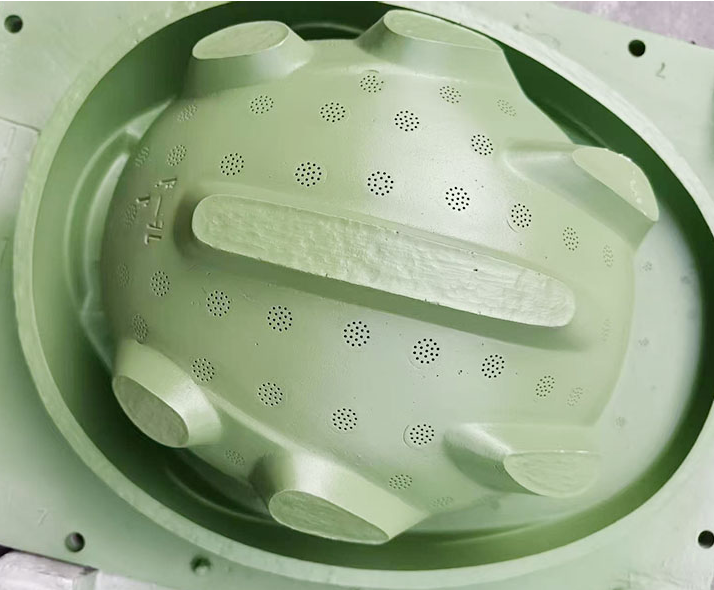

铁氟龙涂料是一种多用途高性能环保涂料，用于冶金、石油工业等领域。

​

那么，大家知道如何正确使用铁氟龙涂料吗？
一、前期准备
1. 基材选择与预处理
适用基材：碳钢、不锈钢、铝合金、铸铁、陶瓷等；塑料、橡胶一般不适用（固化温度过高易变形）。
彻底除油
先用除油剂、丙酮、酒精、强碱脱脂剂清洗，去除油污、蜡质、灰尘；油污会导致涂层脱落、针孔。清洗后擦干 / 自然晾干。
表面粗化
工业件：喷砂处理（粗糙度 Ra 25~50μm），增强涂层咬合，铝型材、钢材优先用。
小件 / 手工件：细砂纸（240#~400#）全面打磨，打磨后吹净粉尘。
禁止：光滑镜面基材直接喷涂，极易掉漆。
遮蔽保护
不需要涂装的螺纹、孔位、装配面、密封面，用高温美纹纸、耐高温胶带遮蔽。
2. 涂料调配与环境要求
环境
温度：18~28℃，湿度＜70%；避开粉尘、大风、雨天，室外不建议施工。
涂料搅拌
开盖后充分搅拌 3~5 分钟，底部沉淀必须搅匀；水性 / 溶剂型原液粘度合适，一般不随意稀释，如需稀释严格按产品说明配比（专用稀释剂，严禁混用其他溶剂）。
工具准备
喷涂：喷枪（口径 0.8~1.5mm）、空压机（气压 0.3~0.5MPa）；
刷涂：专用羊毛刷（不掉毛），仅适合小面积、低要求工件；
辊涂：适合平面大面积工件。
二、标准涂装工序
铁氟龙单层面漆附着力差，工业应用必须搭配专用底漆，食品级 / 防腐 / 耐磨件均建议双层施工。
流程：底漆 → 闪干 → 面漆（1~2 遍） → 整体高温固化
喷涂底漆
薄喷一层，均匀覆盖基材，膜厚控制 10~20μm；避免流挂、积漆。
闪干（常温晾置）
溶剂型：室温静置10~20 分钟；水性：静置 20~30 分钟，表干不粘手即可，不完全固化。
喷涂面漆（铁氟龙功能层）
分 2 遍薄喷，严禁一次厚喷：
第一遍面漆：薄喷，闪干 5~15 分钟；
第二遍面漆：交叉走枪，保证全覆盖，总膜厚控制 25~50μm（常规工况）；
厚涂层易开裂、脱落。
简易手工小工件（临时使用）：可只喷单层面漆，寿命会大幅缩短。
三、高温固化
铁氟龙靠高温熔融成膜，温度不足 = 涂层发软、易脱落；温度过高 = 涂层分解、失效。
1. 液态 PTFE 涂料（最常用）
固化温度：370~390℃
保温时间：小件 10~15min，大件 20~30min
操作：工件缓慢升温，出炉自然冷却至室温，禁止冷水骤冷（涂层炸裂）。
2. FEP/PFA 涂料
FEP：固化温度 280~320℃
PFA：固化温度 360~380℃
按产品标签参数执行，不同厂家配方略有差异。
3. 铁氟龙粉末涂料
采用静电喷涂，喷涂后入炉：固化温度 360~390℃，保温 15~25min。
四、完工后养护与使用规范
初期养护（关键）
完全冷却后，24 小时内避免磕碰、摩擦、沾水、油污，让涂层完全稳定。
日常使用
不粘工件：使用软抹布、海绵清洁，禁用钢丝球、硬质铲刀，会刮伤涂层；
机械耐磨件：初期轻负荷试运行，再正常满载使用。
清洁维护
日常用温水 + 中性清洁剂清洗即可；禁用强酸、强碱、强溶剂长时间浸泡。
五、安全操作规范
通风防护
喷涂、高温固化阶段必须强力通风。PTFE 超过 **260℃** 开始微量分解，300℃以上分解加剧，产生刺激性烟气，严禁在密闭空间烘烤。
个人防护
喷涂时佩戴防毒面具、防尘口罩、耐溶剂手套、防护服；避免皮肤、口鼻直接接触涂料原液。
明火管控
溶剂型铁氟龙涂料属于易燃液体，远离火源、静电，车间严禁吸烟。
厨具类额外提醒
食品级铁氟龙涂层厨具，禁止空烧、干烧（温度快速超标，释放有害物质）；破损、起皮的厨具建议更换，不要继续使用。
