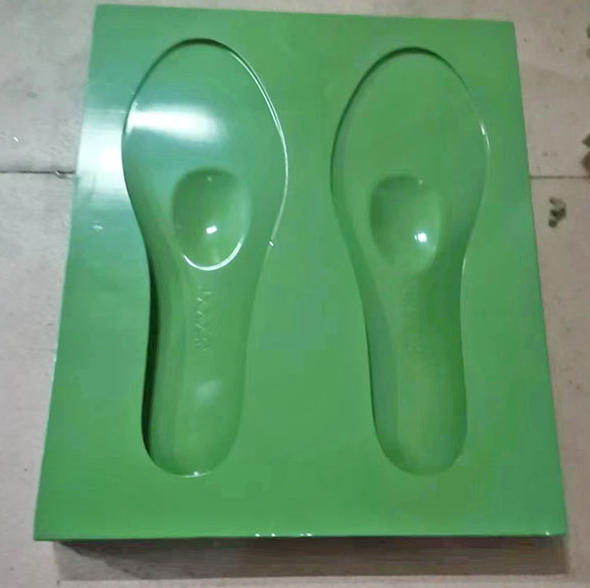

铁氟龙涂料‌是一种以聚四氟乙烯 (PTFE) 为主要成分的高性能涂层材料，具有‌耐高温、耐腐蚀、不粘附‌三大核心优势，广泛用于不粘锅、工业模具、防腐管道等领域。‌‌

​

下面铁氟龙涂料标准施工工艺介绍给大家：
一、基材前处理（决定附着力核心）
脱脂除油：溶剂 / 碱性除油，彻底洗掉油污、灰尘、杂质
表面粗化：喷砂 / 拉丝打磨，提升涂层咬合力度
酸洗中和：去除氧化皮、锈蚀，清水反复冲净
烘干：120℃烘干，表面无水份潮气
二、底漆喷涂
调配专用铁氟龙底漆，粘度调试达标
空气喷枪均匀喷涂，干膜厚度 8~15μm
低温预烘：120~180℃，烘烤 10~20 分钟干透
三、面漆喷涂
搅拌 PTFE/FEP/PFA 面漆，无沉淀结块
分层薄喷 2~3 遍，单次薄涂避免流挂
总面漆膜厚控制 15~40μm
四、高温烧结定型
分段升温，严禁急速加温
常规烧结温度：380~420℃
保温时长 15~40 分钟，使涂层熔融成致密膜层
五、冷却收尾
自然缓慢降温至常温，禁止骤冷
外观检查：无流挂、针孔、脱落、色差
附着力、耐摩擦、厚度抽检合格即可
