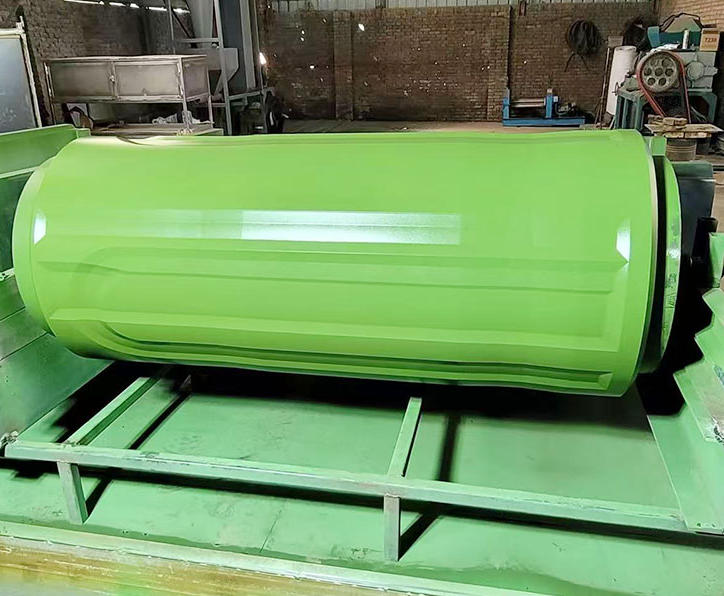

铁氟龙涂料是一种高性能氟聚合物涂层，具有多种优异特性，广泛应用于工业与日常生活领域。

​

现在就来看一看铁氟龙涂料的施工工艺是怎样的？
1. 工件前处理
去除表面油污、蜡质、锈迹、毛刺、旧涂层
锌合金、压铸件要先去毛刺、抛光，表面无沙眼积灰
2. 喷砂粗化（最关键）
目的：增加表面粗糙度，让铁氟龙抓得牢、不脱落
砂料：白刚玉 / 石英砂
粗糙度控制：Ra 2.5～5μm
要求：整体均匀哑光，无漏喷、无光亮面
3. 彻底除油脱脂
溶剂清洗 / 超声波除油
把喷砂后的粉尘、油污全部洗净
表面达到水膜连续不缩孔标准
4. 烘干
温度：80～120℃
时间：15～30 分钟
完全无水汽、无灰尘才能喷涂
5. 喷涂底漆（底涂）
铁氟龙必须底涂 + 面涂两层
底漆作用：增加附着力、封闭基材、防腐蚀
喷涂方式：静电喷枪 / 手动喷枪薄喷均匀
膜厚：5～15μm
6. 底漆预固化
温度：180～220℃
时间：10～20 分钟
烤到不粘手、半固化状态即可
7. 喷涂铁氟龙面漆
均匀喷涂 1～2 遍
湿膜流平良好，无流挂、无针孔、无漏底
面漆膜厚：15～40μm（按需求可调）
8. 高温烧结固化（核心）
不同材质温度不一样：
普通 PTFE：340～380℃ 保温 15～30 分钟
FEP：280～320℃
锌合金压铸件：控温 320℃以内，防止变形软化
原理：高温让氟树脂熔融流平、成膜结晶，形成不粘防腐层。
9. 自然冷却 + 检验
自然冷却到常温
检查：外观、附着力、硬度、不粘性、有无针孔气泡
合格后包装
