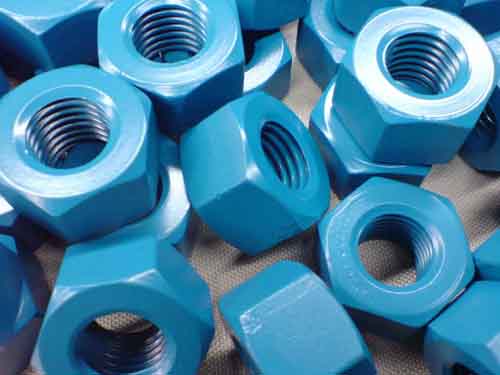

铁氟龙涂料是以聚四氟乙烯为核心的高性能氟涂层，主打不粘、低摩擦、耐高温、强耐蚀、绝缘五大核心优势，是工业与民用领域的 “万能功能涂层”。

​

标准施工工艺流程
1. 基材预处理
脱脂除油：高温烘烤（360℃×30min）或化学清洗，彻底去油。
表面粗化：80#–120# 刚玉砂喷砂，压力 0.4–0.6MPa，粗糙度 2.0–3.5μm，形成 “锚点”。
清洁干燥：高压空气吹净，无尘无油。
2. 涂覆施工
底漆：喷涂 / 浸涂，120–160℃表干 8–15min，膜厚 10–15μm，增强附着力。
面漆：多层喷涂（2–4 层），每层表干后再喷，总膜厚 20–80μm（按需）。
方式：空气喷涂、静电粉末喷涂、浸涂、滚涂。
3. 高温烧结（成膜核心）
梯度升温：180℃→280℃→380℃，保温 20–40min，让 PTFE 熔融流平、形成致密无孔膜。
冷却：自然冷却至室温，避免骤冷开裂。
