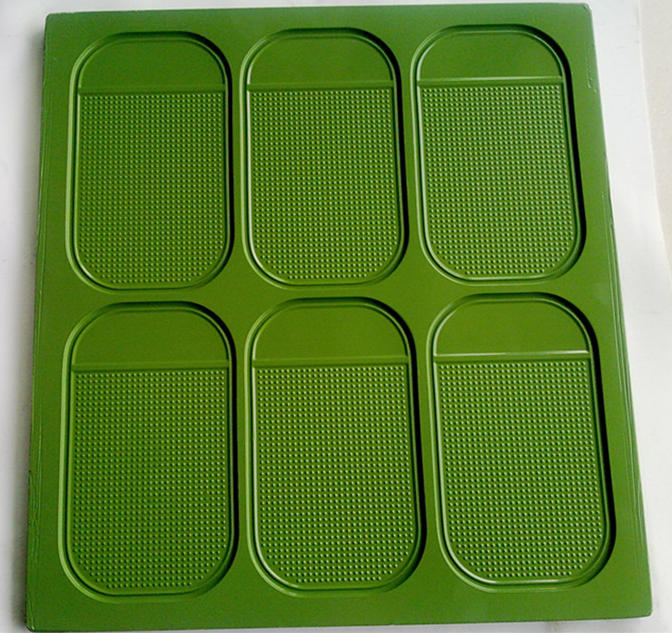

特氟龙涂料是一种以氟树脂为核心的高性能涂层材料，具有耐高温、耐腐蚀性、不粘性、低摩擦系数四大核心特性，广泛应用于工业、厨具、电子等领域。

​

特氟龙涂料的施工对基材处理和工艺参数要求严格，否则会影响涂层附着力和使用寿命：
基材预处理
基材常用碳钢、不锈钢、铝合金；需先进行喷砂或化学粗化处理，去除表面油污、锈迹，增加表面粗糙度。
对于不粘锅等厨具，需在基材表面喷涂底涂（含粘结剂），提升特氟龙面涂与基材的结合力。
涂装方式
常用静电喷涂、浸涂、喷涂；薄涂层（10–20μm）适合防粘需求，厚涂层（50–100μm）适合耐磨、防腐场景。
固化工艺
喷涂后需在高温烘箱中固化，温度根据涂料类型调整：PTFE 涂料固化温度约 380℃，FEP 涂料约 300℃。
固化过程需控制升温速率，避免涂层起泡、开裂。
