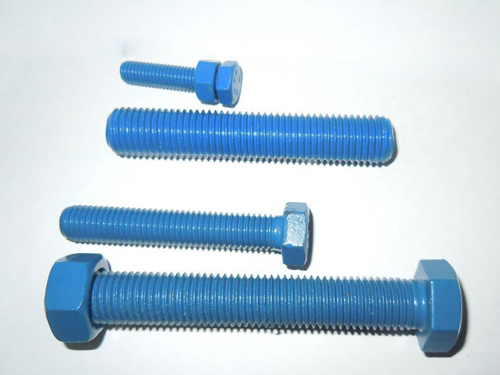

铁氟龙涂料是以聚四氟乙烯为核心成膜物质，搭配树脂、助剂、溶剂制成的高性能特种涂料。

​

铁氟龙涂料的施工对基材处理和工艺参数要求严格，否则易出现涂层脱落、起皮问题，核心流程如下：
基材预处理
适用基材：碳钢、不锈钢、铝合金、铸铁等金属基材（部分改性涂料可用于陶瓷、玻璃）。
处理步骤：除油→除锈→粗化，通过喷砂、打磨等方式使基材表面形成粗糙纹理（粗糙度 Ra 3.0~5.0μm），增强涂层与基材的附着力。
涂料制备
铁氟龙涂料多为水性分散液或溶剂型涂料，施工前需充分搅拌均匀，按比例稀释至合适粘度（适配喷涂、浸涂等工艺）。
涂装施工
喷涂：常用工艺，分底漆 + 面漆两步施工 —— 底漆增强附着力，面漆提供功能特性；薄涂多次，避免单次涂覆过厚导致流挂、针孔。
浸涂：适合复杂形状工件（如管件、网篮），工件浸入涂料后缓慢提拉，保证涂层均匀。
静电喷涂：利用静电吸附原理，涂层附着力更强，损耗更低，适合大批量工业化生产。
固化成膜
涂装后先在 80~120℃下预热干燥（去除溶剂），再放入烘箱升温至 380~420℃ 进行烧结固化，使涂料颗粒熔融交联，形成致密、光滑的涂层；固化时间根据涂层厚度调整，通常为 10~30 分钟。
