特氟龙涂料是以聚四氟乙烯（PTFE）为主要成分的高性能涂层材料，凭借其独特的化学稳定性、耐高低温性、低摩擦系数等特性，在工业和民用领域应用广泛。

​

现在来看一下特氟龙涂料涂层工艺与流程有哪些？
1. 表面预处理
目的：提高涂层附着力（纯 PTFE 与基材附着力差，需特殊处理）。
方法：
化学蚀刻：金属基材（如铝、钢）用钠萘溶液蚀刻，形成粗糙表面和活性基团。
喷砂处理：通过氧化铝颗粒喷砂，增加表面粗糙度，适用于不锈钢等硬质基材。
等离子处理：利用等离子体轰击表面，引入极性基团，提升附着力（常用于塑料基材）。
2. 涂覆方式
喷涂法：最常用，将特氟龙粉末或分散液（如 PTFE 悬浮液）用空气喷枪或静电喷枪喷涂于基材表面，厚度通常 0.05~0.5mm。
浸渍法：将基材浸入特氟龙分散液中，取出后干燥烧结，适用于小型零件或复杂结构（如管件内壁）。
热压法：将特氟龙薄膜与基材加热加压粘合，用于板材、薄膜复合（如密封垫片）。

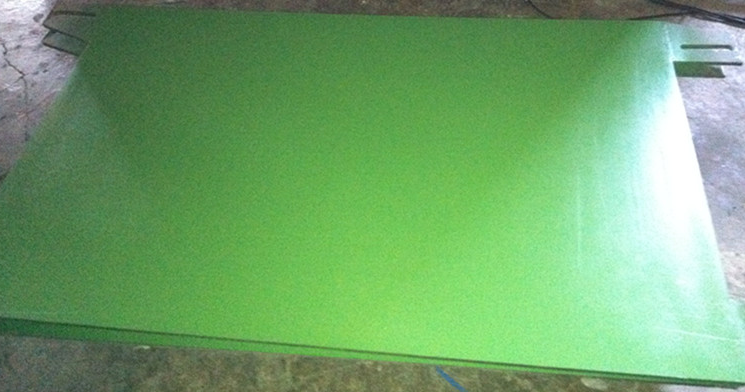

3. 烧结固化
关键步骤：涂覆后需在 350℃~400℃高温下烧结，使特氟龙粒子熔融流平，形成致密涂层。
注意事项：烧结过程需控制升温速率（如 5℃/min），避免涂层开裂；需在惰性气体（如氮气）中进行，防止氧化。
