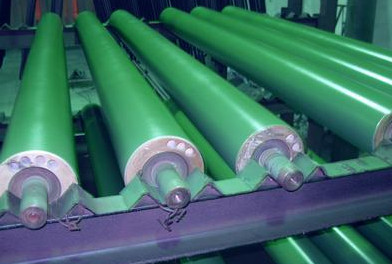

铁氟龙涂料是一种以聚四氟乙烯（PTFE）为主要成分的高性能涂料，具有多种优异特性，被广泛应用于多个领域。

​

铁氟龙涂料的施工工艺主要包括表面预处理、涂料涂覆、固化处理等步骤，以下是具体介绍：
表面预处理
除油：使用有机溶剂（如丙酮、汽油等）或碱性脱脂剂对工件表面进行清洗，以去除油污、油脂和其他有机污染物。也可采用蒸汽除油或超声波除油等方法，确保表面无油污残留。
除锈：对于有锈迹的工件，可采用酸洗、喷砂或抛丸等方法去除铁锈和氧化皮。酸洗是利用酸液与铁锈发生化学反应来溶解铁锈；喷砂和抛丸则是通过高速喷射磨料来冲击工件表面，去除锈迹并提高表面粗糙度。
打磨：采用砂纸、砂轮或研磨机等工具对工件表面进行打磨，增加表面粗糙度，提高涂料的附着力。打磨程度应根据工件的材质和表面状况进行调整，一般要求表面粗糙度达到一定的数值，如 Ra 1.6 - 3.2μm。
清洁：预处理后的工件表面要用干净的压缩空气或吸尘器将灰尘、杂质等清除干净，避免在涂覆涂料前表面再次被污染。
涂料涂覆
喷涂：这是最常用的涂覆方法。将铁氟龙涂料倒入喷枪的料罐中，调整好喷枪的喷嘴大小、喷涂压力和涂料流量。一般喷涂压力在 0.3 - 0.5MPa 之间，喷嘴与工件表面的距离保持在 15 - 30cm 左右，以均匀的速度移动喷枪进行喷涂，确保涂层厚度均匀。根据需要可进行多次喷涂，每次喷涂间隔时间根据涂料的干燥特性而定，通常为 10 - 30 分钟。
刷涂：对于一些形状复杂或不适合喷涂的工件，可采用刷涂的方法。使用毛刷或滚筒将涂料均匀地涂刷在工件表面，注意避免出现刷痕和漏刷现象。刷涂时应尽量使涂料薄而均匀，可分多次涂刷以达到所需的涂层厚度。
浸涂：将工件完全浸入盛有铁氟龙涂料的槽液中，使涂料均匀地附着在工件表面。浸涂的速度和时间要根据工件的材质、形状和涂层厚度要求进行调整。浸涂后应将工件缓慢提出，让多余的涂料滴回槽中，然后进行干燥或固化处理。
固化处理
预热：将涂覆好涂料的工件放入烘箱中，进行预热处理。预热温度一般在 80 - 120℃之间，预热时间为 10 - 30 分钟，目的是去除涂料中的溶剂和水分，同时使涂料初步干燥，为后续的固化做好准备。
固化：根据铁氟龙涂料的种类和配方，将烘箱温度升高到规定的固化温度，一般在 200 - 400℃之间。固化时间通常为 1 - 4 小时，具体时间取决于涂层厚度、工件材质和烘箱的加热效率等因素。在固化过程中，涂料中的聚四氟乙烯分子发生交联反应，形成稳定的涂层结构。
冷却：固化完成后，将工件随烘箱自然冷却或采用强制冷却的方法降至室温。强制冷却可采用风冷或水冷，但要注意冷却速度不能过快，以免导致涂层产生内应力或开裂。
